SOLBRIXSketchUp 확장 프로그램(.rbz)일조 분석부터 모듈 배치 도면까지,
일조 분석부터 모듈 배치 도면까지,
SketchUp에서 한번에
SketchUp 안에서 건물 모델 하나로 일조량을 계산하고 태양광 모듈을 설계하고 도면을 작성합니다. SketchUp 외에 별도 프로그램이 필요하지 않습니다.
플러그인 실행 시 로그인을 통한 라이선스 인증이 필요합니다.
SketchUp 2023 — SOLBRIX
일조시간 히트맵면(Face)별 일조시간 확인
자동 배치배치 가능 면적 확인
(춘·추계 1일 5시간 이상)
(춘·추계 1일 5시간 이상)
DXF · PNG배치 도면 및 이미지 출력
팀별 라이선스관리자가 팀원 초대하여
공동 작업 가능
공동 작업 가능

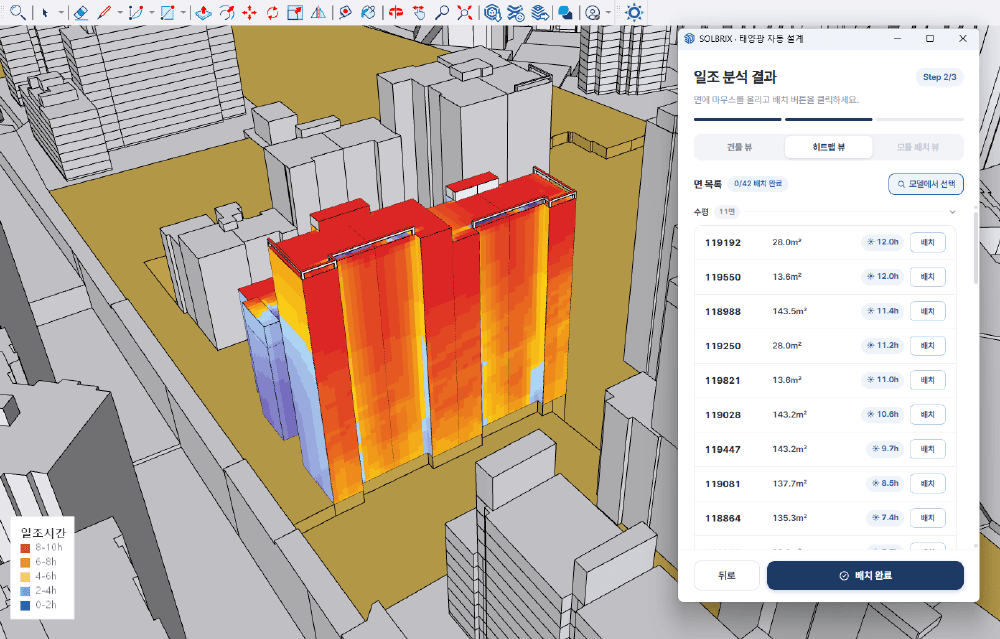

Step 1 · 일조 분석주변 건물 그림자까지 반영한
주변 건물 그림자까지 반영한
일조시간 분석
대상 건물 및 주변 건물 모델까지 그대로 읽어 옥상과 입면의 일일 일조시간을 계산합니다. 결과는 모델 위에 히트맵으로 바로 표시되며 결과 목록에서 일조시간 순으로 정렬해 볼 수 있습니다.
- 수평면·수직면을 나눠 면 단위로 분석
- 건물 뷰 · 히트맵 뷰 · 모듈 배치 뷰 전환
- 분석 결과를 3D 모델에서 바로 확인

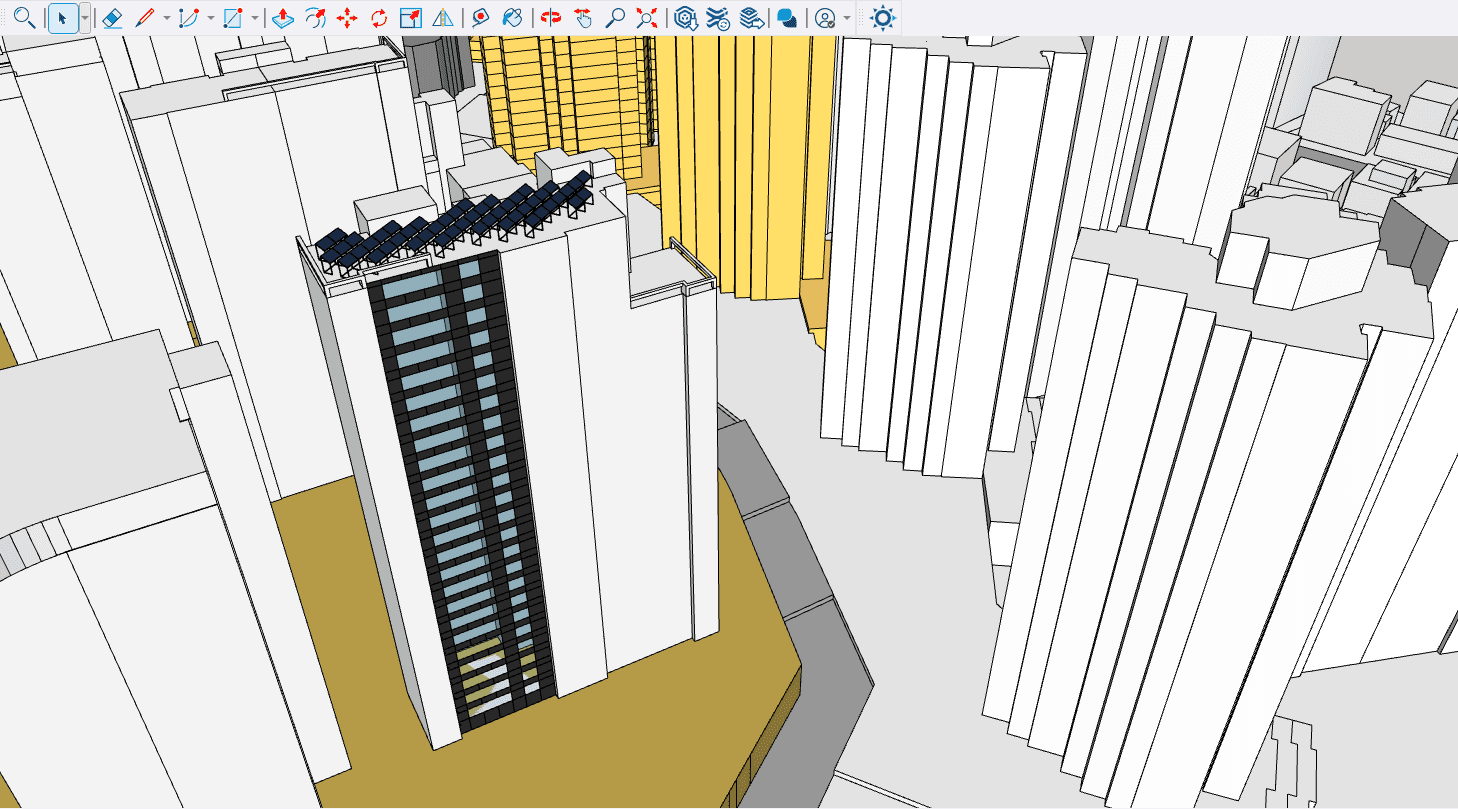

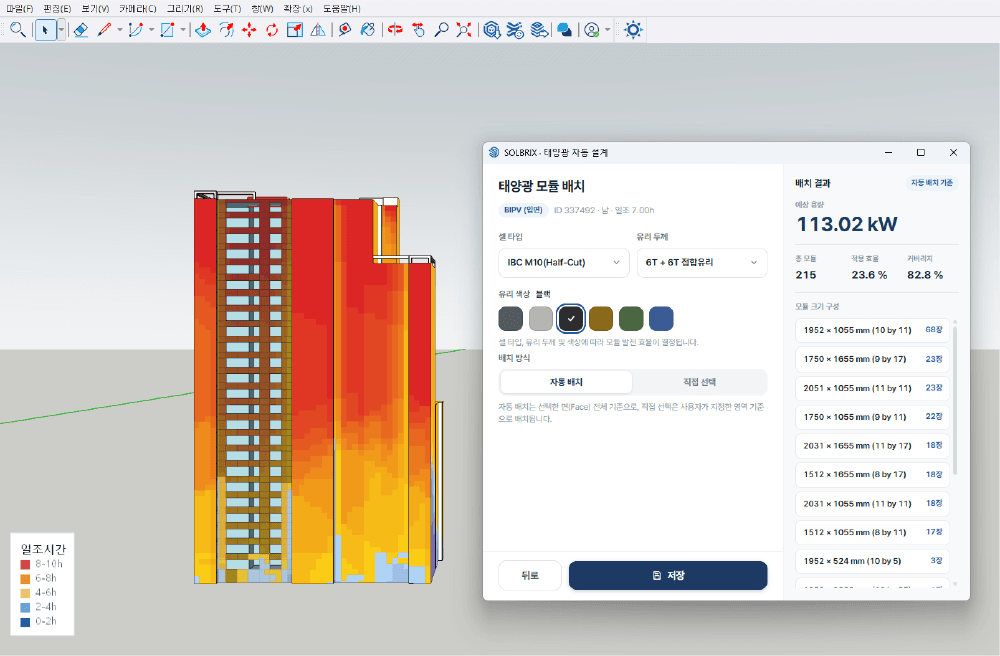

Step 2 · 모듈 배치입면을 선택하면
입면을 선택하면
태양광 모듈이 자동으로 배치됩니다
입면을 선택하여 모듈 기본 정보(셀 타입, 유리 두께 및 색상 등)를 결정하면 태양광 모듈이 자동으로 배치되고 예상 용량이 계산됩니다. 개구부나 자투리 면적까지 고려하여 모듈 배치를 최적화합니다.
113.02 kW예상 용량
215장총 모듈
23.6 %적용 효율
82.8 %커버리지
↑ 화면의 예시 모델 기준 결과입니다. 실제 값은 건물 형상·모듈 사양에 따라 달라집니다.

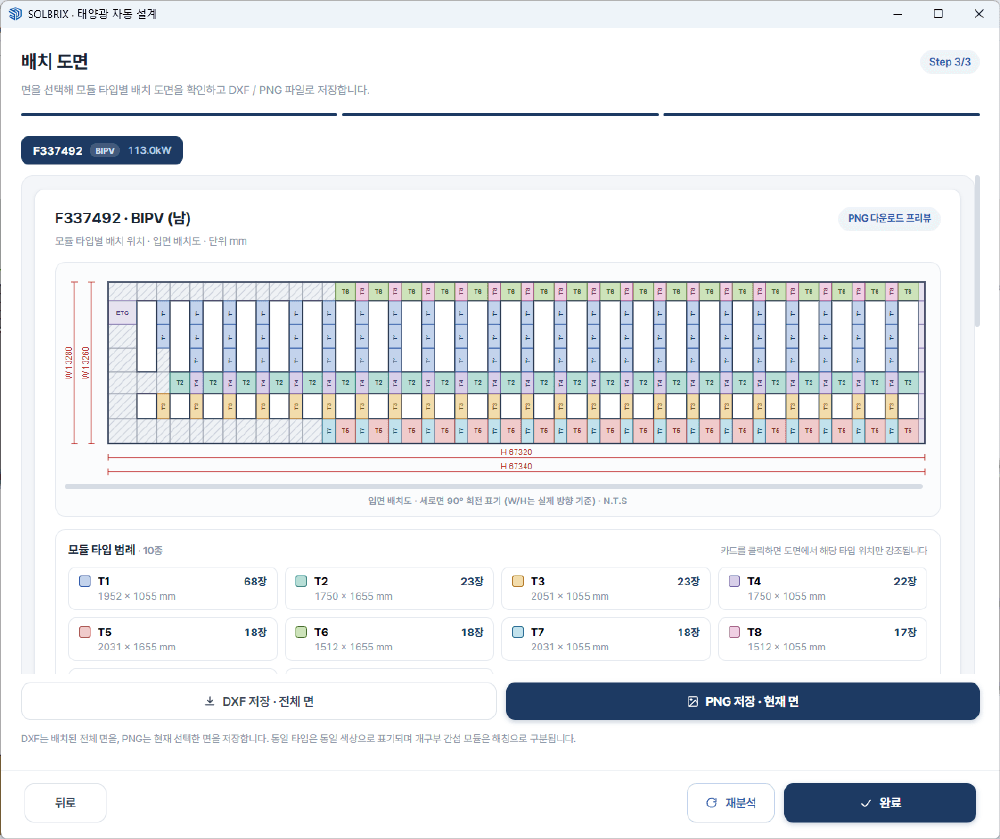

Step 3 · 도면 출력바로 실무에 사용할 수 있는
바로 실무에 사용할 수 있는
배치 도면
최종 배치 결과를 확인하고 DXF 또는 PNG로 저장합니다. 입면별 배치도 및 모듈 상세도까지 확인할 수 있습니다.
- 입면별 모듈 배치도
- 상세 치수선, 범례, 사양 등 포함
- 셀 배치를 포함한 모듈별 상세도
팀 라이선스팀 라이선스로
팀 라이선스로
팀에 초대된 누구나 사용할 수 있습니다
관리자를 통해 팀에 초대되면 바로 사용할 수 있습니다. 관리자는 자유롭게 팀원을 초대하거나 제외할 수 있으며, 웹 대시보드를 통해 남은 좌석과 구독 기간을 확인할 수 있습니다.
좌석 현황
4 / 10 사용 중
hong@company.co.kr관리자
kim@company.co.kr일반
park@company.co.kr일반
설치는 3단계면 끝납니다
1
.rbz 내려받기
최신 버전 v1.2.0 파일을 내려받습니다. SketchUp 2023 이상이 필요합니다.
2
확장 프로그램 관리자에서 설치
SketchUp의 확장 프로그램 관리자에서 내려받은 .rbz 파일을 선택합니다.
3
계정으로 로그인
초대받은 계정으로 로그인하면 좌석이 인증되고 바로 사용할 수 있습니다.
